一、概述

本測試系統是大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品,依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。

本裝置的可實現的測試項目(高配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部?jī)?nèi)容。

現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。

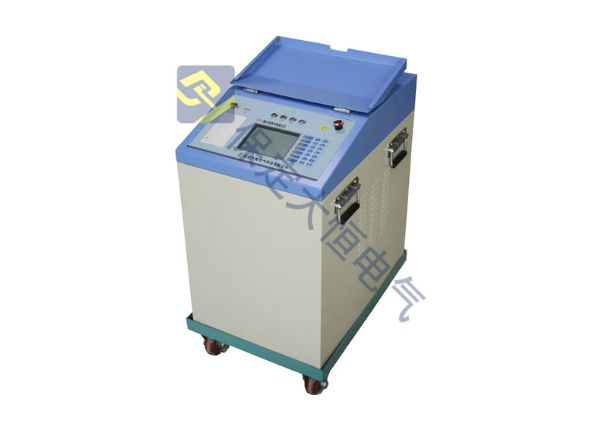

機箱采用框架式結構，選用扣板式面板安裝，將顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB數據接口等集中在正面。外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，方便儀器檢定時接入標準源校準裝置測試準確度。

設備外形尺寸符合人體工程學原理，測試人員可直立操作儀器，機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量依據型號規格控制在60～85kg以內。

二、儀器特點

     1、裝置除D型號外，其余型號裝置全部配有高內阻感應電壓測試附件，接入裝置測試通道后可快速準確完成三相、二相輸電線路在線路末端開路情況下的靜電感應電壓及相位角度測量。

     2、可完成三相、二相輸電線路在線路末端短路接地情況下的被測線路各相工頻電磁感應電壓、工頻干擾電流、相位角度及零序工頻干擾電流的測量。

     3、對三相、二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容等參數的自動測試，線路測試首端的接線倒換全部在裝置內部自動完成，只需要對三相、二相線路首端接一次線，末端改變一次接線（接地或懸空）即可完成所有測試項目，提高了現場測試工作效率。

     4、 在裝置內部加裝了三相大電流繼電器自動控制被測試線路三相、二相首端線路側的接地操作，配合對正序、零序測試接線的變換和信號采集，測試過程不需要任何人工倒換首端測試接線，避免因改換接線時線路感應電壓對試驗人員的傷害。

     5、8路各自獨立量程的電壓、電流測量通道，對多回同桿或平行線路回路之間的零序互阻抗和零序耦合電容的準確測試，同時測試出因互感引起的單相不平衡度和耦合引起的電壓不對稱度，方便調度部門調整線路保護整定參數。

     6、抗干擾能力強，內置的工頻干擾抑制裝置可抵御被測線路首末兩端接地后，被測線路上工頻干擾電流在20A～100A條件下的線路參數可正常測試，抗干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。

     7、 線路阻抗參數測試頻率選擇45Hz和55Hz雙頻自動測試，具有更好的測試等效性。電容測試頻率選擇260Hz單頻測試，解決了短距離線路電容參數的測試準確度的難題。

     8、 裝置內部的異頻電源具有良好細度的步進升壓控制，通過預檢程序可自動調整電源輸出電壓和電流，解決了短線路和大截面電纜的參數測試難題。

     9、采用數學算法和選用16位高精度AD芯片，裝置異頻輸出信號的純凈度和高保真度，在測試信號與干擾信號為1：20倍的情況下，可以準確將異頻測試信號和工頻干擾信號分離，從而準確測試線路工頻參數。

    10、  測試裝置采用單相220V供電，方便現場使用單相發電機供電完成所有測試項目，并具有工作電源誤接380V報警保護功能。

    11、高可靠性，裝置內部異頻電源具有過壓、過流、短路、過熱等多重保護，在操作面板配有手控急停按鈕，參數測試現場出現任何意外情況下即時手動關閉試驗電源輸出。

    12、 裝置自帶試驗接地良好性檢測功能，不但可以接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。

    13、 裝置具有針對所進行的試驗線路末端接線狀態預檢測功能，根據試驗項目屬性進行接線方式預檢，同時提示線路末端接線方式是否與試驗要求接線一致，例如各相是否懸空或短路接地，從而線路參數測試的數據可信度。

    14、儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。

    15、儀器存儲數據可以通過裝置面板USB接口使用U盤導出，可在任意一臺PC機上方便用戶對測試數據的管理，編輯線路工頻參數測試報告。

三、技術參數

1、測試裝置主要技術參數

1.1  根據測試系統選型配置表選擇適用于不同工頻干擾強度及線路長度的規格型號：以滿足對0.2～1500km架空線路或電纜線路交流工頻參數測試需要。

     1.2  測試裝置抗工頻干擾能力：在裝置輸出信號與工頻干擾信號之比為1:20的條件下可靠、穩定輸出，準確分離工頻干擾信號并完成所有測試項目。

     1.3  供電電源：?jiǎn)蜗郃C 220V±10%，（10～40A）50Hz±2%；

     1.4  測試裝置保護功能

1）工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。

  2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示字符并關閉電源輸出。

  3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路首端接地，保護測試人員和設備。

  4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。

     1.5  異頻電源輸出特性：

             1） 輸出頻率：45Hz/55Hz/260Hz定頻輸出    頻率度優于±0.1%；

    2）輸出波形：標準正弦波， 波形失真度優于±2%；

1.6  裝置型號及技術參數選型對應表

 1.7 線路工頻參數測試準確度：

1）靜電感應測試范圍：0～20kV(B型、C型)～30 kV(A型)

測量精度±5%±5個字                 分辨率0. 001kV

2）電磁電壓測試范圍：0～～600V

測量精度±0.2%±2個字               分辨率0. 001V

3）電流測試范圍：0～20A(D型) ～40A(C型) ～60A( B型) ～100A(A型)

測量精度±0.2%±2個字     分辨率0. 01mA

 4） 電容參數測試準確度：     分辨率：0.0001μF

≥0.1μF時， ±1%讀數±5個字；

＜0.1μF時，  ±2%讀數±5個字；

 5）阻抗參數測試準確度：    分辨率：0.001Ω；

≥1Ω時，±1%讀數±5個字；

＜1Ω時，±2%讀數±5個字；；

阻抗角：0°～360°；  ±1%讀數±0.05°
